Bakit Nagiging Isang Matalinong Pagpipilian ang GCS Low Voltage Switchgear para sa Modern Power Distribution System

Abstract:Ang maaasahang mababang boltahe na pamamahagi ng kuryente ay nangangailangan ng higit pa sa pagkonekta ng mga de-koryenteng kagamitan. Nangangailangan ito ng switchgear system na maaaring mag-ayos ng mga circuit, mapabuti ang kaligtasan ng pagpapatakbo, pasimplehin ang pagpapanatili, at suportahan ang lalong kumplikadong mga kinakailangan sa automation.CONSO·CN GCS Low Voltage Switchgearay idinisenyo sa paligid ng mga modular functional unit, mga praktikal na mekanismo ng drawer, compartmentalized na konstruksyon, at mga flexible na koneksyon sa cable. Ipinapaliwanag ng artikulong ito ang istruktura nito, mga pangunahing teknikal na tampok, aplikasyon, pakinabang, at mahalagang pagsasaalang-alang sa pagpili para sa mga inhinyero, kontratista, distributor, at mga mamimili ng power-system na pang-industriya.

Talaan ng mga Nilalaman

• Ano ang GCS Low Voltage Switchgear?
• Ano ang Pangunahing Structural Features ng GCS Switchgear?
• Bakit Pumili ng GCS Low Voltage Switchgear para sa Power Distribution?
• Paano Inihahambing ang GCS sa GCK Low Voltage Switchgear?
• Saan Ginagamit ang GCS Low Voltage Switchgear?
• Paano Dapat Piliin ng Mga Mamimili ang GCS Low Voltage Switchgear?
• Bakit Mahalaga ang Kakayahan ng Manufacturer?
• Mga Madalas Itanong Tungkol sa GCS Low Voltage Switchgear

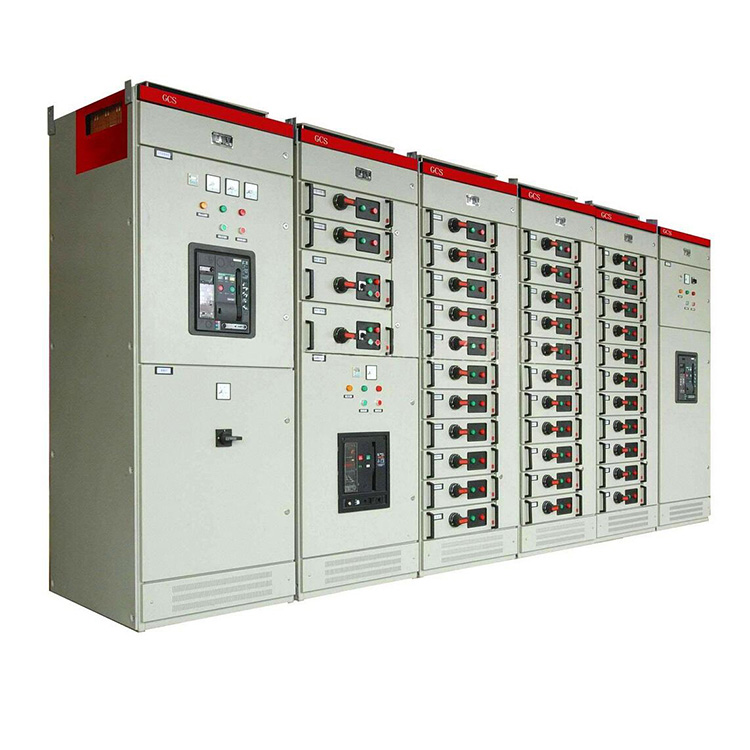

Ano ang GCS Low Voltage Switchgear?

Ang GCS Low Voltage Switchgear ay isang modular na low-voltage power distribution at control solution na idinisenyo para sa mga application kung saan dapat ayusin ang maraming circuit, motor-control function, automation interface, at maintenance access sa loob ng compact electrical assembly.

Kung ikukumpara sa mga conventional low-voltage switchgear configurations, mas binibigyang-diin ng GCS equipment ang modular functional units at mga praktikal na extraction at propulsion mechanism. Ayon sa impormasyon ng produkto ng CONSO·CN, ang GCS solution nito ay maaaring gawin ayon sa single-line diagram, layout plan, at listahan ng pagbili ng customer, na nagbibigay-daan sa panghuling configuration na mas mahusay na tumutugma sa aktwal na sistema ng pamamahagi.

Ang disenyo ay partikular na kapaki-pakinabang kapag ang isang proyekto ay nangangailangan ng maramihang papalabas na feeder at mga independiyenteng functional unit. Sa halip na ituring ang buong cabinet bilang isang electrical space, hinahati ng konstruksiyon ng GCS ang mga kagamitan sa mga functional na seksyon, na tumutulong sa mga operator na ihiwalay ang mga indibidwal na circuit at limitahan ang potensyal na impluwensya ng isang naka-localize na fault.

Ano ang Pangunahing Structural Features ng GCS Switchgear?

Ang pagiging epektibo ng isang sistema ng GCS ay nagmumula sa ugnayan sa pagitan ng mga de-koryenteng bahagi nito, pag-aayos ng busbar, mga functional na compartment, mga cable compartment, at mga na-withdraw na unit. Ang ilang mga katangian ng istruktura ay lalong mahalaga kapag sinusuri ang isang solusyon sa GCS.

Modular Functional Units

Ginagawang posible ng modular construction na i-configure ang iba't ibang mga circuit ayon sa aktwal na mga kinakailangan sa pamamahagi. Ito ay mahalaga para sa mga pasilidad na pang-industriya kung saan ang mga feeder, motor-control circuit, automation equipment, at auxiliary load ay maaaring mangailangan ng iba't ibang electrical configuration.

Mga Pinaghiwalay na Functional Compartment

Ang mga functional unit at compartment ay dinisenyo na may malinaw na paghihiwalay. Ang pagsasaayos na ito ay maaaring makatulong na limitahan ang epekto ng isang fault sa isang mas maliit na lugar at nagpapahintulot sa mga tauhan ng pagpapanatili na magtrabaho sa mga indibidwal na seksyon nang hindi kinakailangang nakakagambala sa ibang mga circuit.

Tatlong-Busbar Pahalang na Arrangement

Ang impormasyon ng produkto mula sa CONSO·CN ay tumutukoy sa tatlong-bus na pahalang na kaayusan na nilalayon upang magbigay ng dynamic at thermal stability. Ang nakasaad na disenyo ay maaaring makatiis sa epekto ng short-circuit na kasalukuyang hanggang 80/176 kA, depende sa naaangkop na pagsasaayos at kundisyon.

Mataas na Densidad ng Circuit

Ang nag-iisang MCC cabinet ay kayang tumanggap ng hanggang 22 circuit ayon sa nai-publish na impormasyon ng produkto ng gumawa. Maaaring maging kapaki-pakinabang ang configuration na ito para sa power-generation, petrochemical, industrial automation, at iba pang pasilidad na may malaking bilang ng mga electrical load.

Praktikal na Cable Compartment

Ang mga panlabas na koneksyon sa cable ay nakaayos sa loob ng isang nakalaang cable compartment, na may cable entry at exit na posible mula sa iba't ibang direksyon depende sa configuration. Ang zero-sequence current transformer ay maaari ding iposisyon sa cable compartment, na sumusuporta sa mas madaling pag-install at pagpapanatili.

Malawak na Pangalawang Koneksyon

Ang mga unit ng drawer ng GCS ay maaaring magbigay ng maramihang pangalawang plug-in na contact. Isinasaad ng CONSO·CN na ang mga unit ng 1 unit pataas ay maaaring magkaroon ng 32 pares, habang ang half-unit configuration ay maaaring magkaroon ng 20 pares. Sinusuportahan ng kapasidad na ito ang mga interface ng computer, mga circuit ng awtomatikong kontrol, at iba pang mga kinakailangan sa pangalawang kontrol.

Bakit Pumili ng GCS Low Voltage Switchgear para sa Power Distribution?

Para sa mga pang-industriyang electrical system, ang pagpili ng switchgear ay nakakaapekto hindi lamang sa paunang pag-install kundi pati na rin sa pagpapatakbo, pag-troubleshoot, pagpapalawak, at pagpapanatili. Nag-aalok ang teknolohiya ng GCS ng ilang praktikal na pakinabang.

Ang isa pang mahalagang bentahe ay ang kakayahang umangkop sa disenyo. Ang switchgear ng GCS ay hindi kinakailangang mapili bilang isang generic na off-the-shelf cabinet. Maaaring i-configure ng isang propesyonal na tagagawa ang kagamitan ayon sa mga de-koryenteng guhit, mga layout ng kagamitan, at mga kinakailangan sa pagbili. Ang diskarte na ito ay partikular na mahalaga para sa mga proyekto kung saan ang pamamahagi ng load at pagsasaayos ng cabinet ay naiiba sa mga karaniwang pagsasaayos.

Paano Inihahambing ang GCS sa GCK Low Voltage Switchgear?

Ang GCS at GCK ay parehong ginagamit sa mga sistema ng pamamahagi ng mababang boltahe, ngunit ang kanilang mga diskarte sa istruktura ay hindi magkapareho. Inilalarawan ng CONSO·CN ang GCS bilang isang advanced na uri kumpara sa GCK low-voltage switchgear nito, na itinatampok ang higit na modularity nito at mas praktikal na pag-aayos ng extraction at propulsion.

Ang tamang pagpipilian ay dapat na sa huli ay nakabatay sa boltahe ng system, kasalukuyang, short-circuit na mga kinakailangan, dami ng circuit, mga sukat ng cabinet, arkitektura ng kontrol, diskarte sa pagpapanatili, at naaangkop na mga pamantayan sa halip na pumili lamang ng isang modelo dahil mukhang mas advanced ito.

Saan Ginagamit ang GCS Low Voltage Switchgear?

Ang mga sistema ng GCS ay angkop para sa isang malawak na hanay ng mga kapaligiran sa pamamahagi ng kapangyarihan sa industriya at imprastraktura. Ang kanilang modular na arkitektura ay partikular na mahalaga kapag ang isang proyekto ay naglalaman ng maraming papalabas na circuit o nangangailangan ng pagsasama sa mga sistema ng automation.

• Power generation:Sinusuportahan ang mga kinakailangan sa pamamahagi at kontrol ng motor na nauugnay sa malalaking yunit ng pagbuo.
• Mga pasilidad ng petrochemical:Kapaki-pakinabang kung saan nangangailangan ng organisadong pamamahagi ang maraming motor, pump, control system, at auxiliary load.
• Paggawa ng industriya:Tumutulong na pamahalaan ang maraming linya ng produksyon at makinarya na pinapagana ng kuryente.
• Mga pasilidad sa komersyo at imprastraktura:Maaaring i-configure para sa mga sentralisadong sistema ng pamamahagi ng mababang boltahe.
• Mga sistema ng automation:Maaaring suportahan ng maramihang pangalawang contact ang mga interface ng computer at mga circuit ng awtomatikong kontrol.
• Mga malalaking proyekto sa pamamahagi ng kuryente:Maaaring i-configure ang mga modular cabinet ayon sa single-line diagram ng proyekto at layout ng kagamitan.

Para sa malalaking pasilidad, ang kakayahang mag-ayos ng maraming feeder sa loob ng isang coordinated switchgear lineup ay maaaring mapabuti ang pangkalahatang pagpapanatili ng arkitektura ng pamamahagi.

Paano Dapat Piliin ng Mga Mamimili ang GCS Low Voltage Switchgear?

Ang pagbili ng GCS cabinet ay dapat magsimula sa electrical system kaysa sa cabinet mismo. Ang isang kwalipikadong supplier ay dapat makatanggap ng sapat na teknikal na impormasyon upang matukoy ang naaangkop na pagsasaayos.

1. Kumpirmahin ang mga de-koryenteng parameter.Tukuyin ang na-rate na boltahe, kasalukuyang na-rate, dalas, mga kinakailangan sa short-circuit, at iba pang mga parameter na partikular sa proyekto.
2. Ihanda ang single-line diagram.Nagbibigay ito sa supplier ng malinaw na pag-unawa sa mga papasok at papalabas na circuit.
3. Tukuyin ang dami ng circuit.Isaalang-alang ang mga feeder, motor-control circuit, auxiliary circuit, at mga kinakailangan sa pagpapalawak sa hinaharap.
4. Suriin ang pisikal na layout.Dapat isaalang-alang ang mga sukat ng cabinet, direksyon ng cable, espasyo sa pag-install, at maintenance clearance.
5. Tukuyin ang mga kinakailangan sa kontrol.Ang automation, pagsubaybay, mga interface ng computer, at mga pangalawang circuit ay dapat tukuyin bago ang produksyon.
6. Suriin ang koordinasyon ng proteksyon.Ang mga circuit breaker at kasalukuyang naglilimita sa mga bahagi ay dapat piliin ayon sa aktwal na sistema ng pamamahagi.
7. Suriin ang pagsubok at dokumentasyon.Ang mga mamimili ay dapat humiling ng naaangkop na mga teknikal na guhit, dokumentasyon ng pagsubok, mga listahan ng bahagi, at impormasyon sa pagpapatakbo.

Para sa mga customized na proyekto, ang pagbibigay sa supplier ng kumpletong single-line drawing, layout plan, at listahan ng pagbili ay maaaring makabuluhang mapabuti ang komunikasyon at mabawasan ang mga error sa configuration. Partikular na tinutukoy ng CONSO·CN ang mga dokumentong ito bilang bahagi ng proseso ng paggawa ng GCS nito.

Bakit Mahalaga ang Kakayahan ng Manufacturer?

Ang low-voltage switchgear cabinet ay isang coordinated electrical assembly sa halip na isang simpleng metal enclosure. Ang kalidad ng konstruksyon ng busbar, mga kable, pagpupulong ng functional-unit, pagpili ng bahagi, mekanikal na pagkakahanay, at pagsubok ay maaaring makaimpluwensya lahat sa pagiging maaasahan ng huling sistema.

Kapag pumipili ng tagagawa o supplier ng China GCS Low Voltage Switchgear, ang mga mamimili ay dapat magsuri ng higit sa presyo. Kabilang sa mga pangunahing salik ang:

• Karanasan sa paggawa ng low-voltage switchgear
• Kakayahang bigyang-kahulugan ang mga single-line na diagram at mga guhit ng proyekto
• Mga kakayahan sa pagpapasadya at engineering
• Mga pamamaraan sa pagkontrol sa kalidad sa panahon ng pagpupulong
• Pagsubok sa pabrika at kakayahan sa inspeksyon
• Pagkakaroon ng teknikal na dokumentasyon
• Pagkatapos-benta ng teknikal na suporta
• Kakayahang i-coordinate ang switchgear sa mas malawak na sistema ng pamamahagi

Inilalahad ng CONSO·CN ang GCS bilang bahagi ng mas malawak nitong portfolio ng switchgear na may mababang boltahe, kasama ng mga solusyon sa GCK, MNS, at GGD. Ang impormasyon ng produkto nito ay binibigyang-diin din ang customized na produksyon batay sa mga drawing ng customer at mga kinakailangan sa pamamahagi.

Para sa mga mamimili na naghahambing ng mga supplier, ang mababang boltahe switchgear na hanay ng produkto ay maaaring magbigay ng kapaki-pakinabang na konteksto kapag tinutukoy kung aling cabinet architecture ang pinakaangkop para sa isang partikular na proyekto.

Mga Madalas Itanong Tungkol sa GCS Low Voltage Switchgear

Ano ang pangunahing layunin ng GCS Low Voltage Switchgear?

Ang pangunahing layunin nito ay ipamahagi, kontrolin, protektahan, at pamahalaan ang mga de-koryenteng circuit na mababa ang boltahe. Ang modular architecture nito ay partikular na angkop para sa mga system na nangangailangan ng maraming feeder, functional unit, at automation interface.

Ano ang pinagkaiba ng GCS sa conventional low-voltage switchgear?

Binibigyang-diin ng GCS ang mga modular functional unit, mga mekanismo ng withdrawable drawer, compartmentalized construction, flexible cable arrangement, at malawak na pangalawang plug-in na koneksyon. Ang mga tampok na ito ay maaaring gawing mas madaling i-configure at mapanatili ang mga kumplikadong sistema ng pamamahagi.

Maaari bang i-customize ang switchgear ng GCS?

Oo. Ayon sa CONSO·CN, maaaring gawin ang switchgear ng GCS ayon sa single-line drawing, layout plan, at listahan ng pagbili ng customer.

Gaano karaming mga circuit ang maaaring tanggapin ng cabinet ng MCC?

Ang nai-publish na impormasyon ng tagagawa ay nagsasaad na ang isang MCC cabinet ay kayang tumanggap ng hanggang 22 circuit. Ang aktwal na kapasidad ay dapat kumpirmahin ayon sa tiyak na pagsasaayos ng kuryente at pag-aayos ng cabinet.

Angkop ba ang GCS para sa mga awtomatikong sistemang pang-industriya?

Oo. Ang mga available na pangalawang plug-in na contact ay idinisenyo upang suportahan ang mga interface ng computer at mga automatic-control circuit, na ginagawang angkop ang configuration para sa mga industrial automation application kung saan kinakailangan ang malawak na control wiring.

Konklusyon: Ang GCS Low Voltage Switchgear ba ang Tamang Pagpipilian para sa Iyong Proyekto?

Pinagsasama ng GCS Low Voltage Switchgear ang modular distribution architecture, pinaghihiwalay na functional compartment, mga praktikal na withdrawable units, organisadong cable connections, at malawak na pangalawang interface para tugunan ang mga kinakailangan ng modernong industriyal na power system. Para sa mga proyektong kinasasangkutan ng maraming circuit, automation, kontrol ng motor, at naka-customize na mga layout ng pamamahagi, ang pagpili ng tamang tagagawa ay kasinghalaga ng pagpili ng uri ng switchgear. Kung sinusuri mo ang isang solusyon sa GCS para sa isang proyektong pang-industriya, komersyal, o imprastraktura,makipag-ugnayan sa amingamit ang iyong single-line diagram, layout plan, at teknikal na mga kinakailangan upang talakayin ang isang naaangkop na configuration sa CONSO·CN.
